產(chǎn)品中心PRODUCTS
服務(wù)熱線
正文
當(dāng)前位置：首頁(yè) > 產(chǎn)品展示 > 硅質(zhì)隔熱磚 > 正文硅質(zhì)隔熱耐火磚：

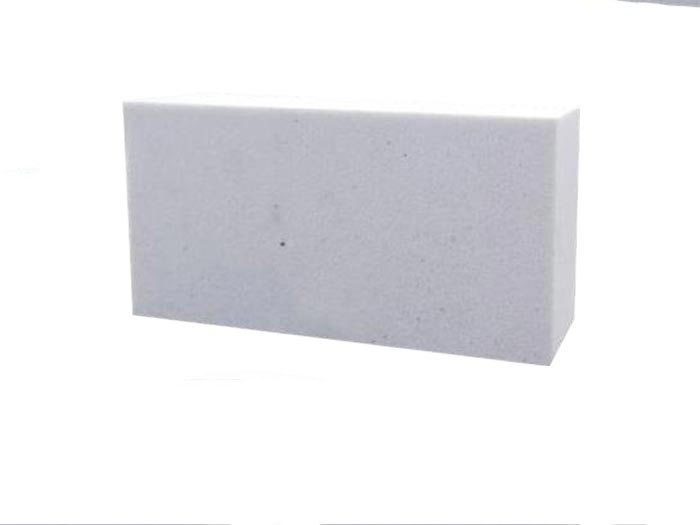

硅質(zhì)隔熱耐火磚是以硅石為主要原料制成的SiO2含量不小于91%的隔熱耐火制品。主要礦物組成為磷石英、方石英。適用于焦?fàn)t、熱風(fēng)爐、玻璃熔窯和炭素煅爐等工業(yè)爐。
硅隔熱耐火磚的礦物組成為：磷石英78%～86%，方石英13%～15%，石英4%～7%。體積密度為0．9～1．19 g/cm3，耐壓強(qiáng)度2．0～5．9MPa，熱導(dǎo)率為0．35～0．42W·(m·K)。它具有優(yōu)良的耐火性能，荷重軟化溫度接近致密硅磚達(dá)1620℃，僅有很小的殘余膨脹，并且其熱穩(wěn)定性比致密硅磚好。
在中國(guó)冶標(biāo)（YB/T386-1994）將硅質(zhì)隔熱磚按照體積密度分為了4個(gè)牌號(hào)其中理化指標(biāo)、尺寸偏差及外觀以以下為基準(zhǔn)：
項(xiàng)目 | 指標(biāo) | ||||
GGR1.0 | GGR1.1 | GGR1.15 | GGR1.2 | ||
SiO2 % | ≥91 | ≥91 | ≥91 | ≥91 | |
體積密度 g/cm3 | ≥1.0 | ≥1.1 | ≥1.15 | ≥1.2 | |
常溫耐壓強(qiáng)度MPa | ≥2.0 | ≥3.0 | ≥5.0 | ≥5.0 | |
加熱永久線變化 % | 1550℃×2h | / | / | ≤0.5 | ≤0.5 |
1450℃×2h | ≤0.5 | ≤0.5 | / | / | |
0.1MPa荷重軟化開(kāi)始溫度℃ | ≥1400 | ≥1420 | ≥1500 | ≥1520 | |
導(dǎo)熱系數(shù) W/(m·K) 350℃±25℃ | ≤0.55 | ≤0.6 | ≤0.65 | ≤0.7 | |
耐火材料出現(xiàn)開(kāi)裂、脫落、易磨損怎么辦？榮盛耐材從根源挖掘，分析出真正的原因，讓窯爐壽命運(yùn)行更長(zhǎng)！13937170928 鄭州榮盛窯爐耐火材料有限公司從事耐材生產(chǎn)、研發(fā)服務(wù)多年，歡迎廣大新老朋友技術(shù)交流。
在線咨詢(7*24)
電話咨詢
